герметическая волновая передача

гибком элементе (отсюда название «волновая»). Изобретатель Волновая передача - американский инженер У. Массер (1959). P Наиболее распространена зубчатая Волновая передача (рис. 1), которая обычно состоит из жёсткого элемента - зубчатого колеса с внутренними зубьями, неподвижно закреплённого в корпусе передачи; гибкого элемента - цилиндрической тонкостенной шестерни, выполненной в виде стакана с наружными зубьями, число которых несколько меньше числа зубьев жёсткого колеса (стакан закреплён на выходном валу и расположен внутри жёсткого колеса); генератора волн деформации (волнообразователя) - овального кулачка с надетым на него шарикоподшипником. Генератор вставлен соосно в гибкое колесо и при вращении растягивает его. Число волн деформации равно числу выступов кулачка. В вершинах волн зубья гибкого колеса полностью входят в зацепление с зубьями жёсткого, а во впадинах волн полностью из него выходят. При вращении генератора с той же угловой скоростью движутся волны деформации, т. е. в гибком колесе возбуждаются бегущие волны, в вершинах которых происходит зацепление. Разница чисел зубьев жёсткого и гибкого колёс обычно равна (реже кратна) числу волн деформации. В зависимости от числа волн Волновая передача называются одно-, двух- или трёхволновыми. Если, например, число зубьев гибкого колеса равно Zг = 200, жёсткого колеса - Zж = 202, передача двухволновая (рис. 2), генератор волн выполнен в виде водила с двумя роликами, то при вращении генератора по часовой стрелке первый зуб гибкого колеса будет входить в первую впадину жёсткого, второй во вторую и т.д. до двухсотого зуба и двухсотой впадины. При дальнейшем вращении генератора первый зуб гибкого колеса войдёт в двести первую впадину, второй - в двести вторую, а третий - в первую впадину жёсткого колеса (рис. 2, г). Таким образом, за один полный оборот генератора волн гибкое колесо сместится относительно жёсткого на 2 зуба или на угол P (рис. 2, в) в противоположном направлении, т. е. передаточное число P P В общем случае передаточное число Волновая передача с вращающимся гибким колесом равно P P Применяются также зубчатые Волновая передача с закреплённым гибким и вращающимся жёстким колёсами. В этом случае P направления вращения генератора и выходного вала совпадают. Одна из главных особенностей Волновая передача - возможность получения высокого передаточного числа в одной ступени. Серийно выпускаемые (1970) в США волновые редукторы имеют передаточные числа от 60 до 320. Вследствие малой разности диаметров гибкого и жёсткого колёс и гибкости одного из элементов в зацеплении участвует одновременно от 10 до 50% всех зубьев, т. е. имеет место многопарность зацепления, что позволяет применять колёса с мелким модулем зацепления. Волновая передача могут передавать крутящий момент в несколько раз больший, чем другие зубчатые передачи с теми же габаритами и массой, и значительно компактнее зубчатых передач других видов с той же нагрузочной способностью. Кпд зубчатых Волновая передача обычно составляет 80-92%. Волновая передача отличается мягкостью, безударностью, повышенной кинематической точностью, позволяет создавать безлюфтовые зацепления. Волновая передача может работать как замедляющая (редуктор) и как ускоряющая (мультипликатор) передача. Гибкие колёса Волновая передача обычно изготовляют из металла с высоким пределом выносливости или из различных пластмасс, получаемых литьём под давлением. Существуют конструкции зубчатых Волновая передача с наружным расположением генератора волн; жёсткое колесо в этом случае расположено внутри гибкого колеса (рис. 3). Гибкие колёса Волновая передача выполняются в виде мембраны, конуса, сферы, колокола, узкого кольца или трубы, соединённых с выходным валом шлицами. Волновая передача могут иметь также пневматическое и гидравлическое возбуждение волн (рис. 4), при котором роль кулачка выполняют радиально расположенные плунжеры, давление на которые подаётся через распределительное устройство. Этот тип Волновая передача малоинерционный, так как отсутствует быстровращающийся генератор. С помощью Волновая передача можно передавать вращение через глухую металлическую стенку в замкнутое, герметично изолированное пространство или из него. Гибкое колесо герметичной Волновая передача (рис. 5) имеет обычно форму колокола с двумя донышками, одно из которых закрепляется на корпусе передачи. Внутри колокола располагается генератор волн, а снаружи - жёсткое колесо, закреплённое на выходном валу. Возможна также конструкция герметичной Волновая передача с внутренним расположением жёсткого колеса и наружным расположением генератора. Особое место среди зубчатых Волновая передача

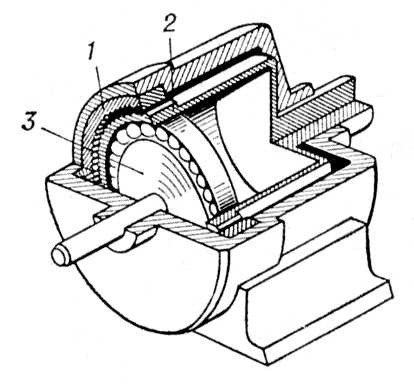

Рис. 1. Зубчатая волновая передача (редуктор): 1 - жёсткое колесо; 2 - гибкое колесо; 3 - генератор волн.

Волновая передача, механическая передача (зубчатая, фрикционная, винтовая), в которой вращение передаётся и преобразуется циклическим возбуждением волн деформации в так называемом
